Cortadora rebobinadora
La cortadora rebobinadora es un equipo de conversión diseñado para transformar bobinas maestras de gran ancho en múltiples bobinas de menor formato con alta precisión y estabilidad. Mediante sistemas de corte longitudinal con cuchillas circulares y control avanzado de tensión, garantiza cortes uniformes, bordes limpios y una calidad constante del rollo final, optimizando los procesos posteriores de producción.

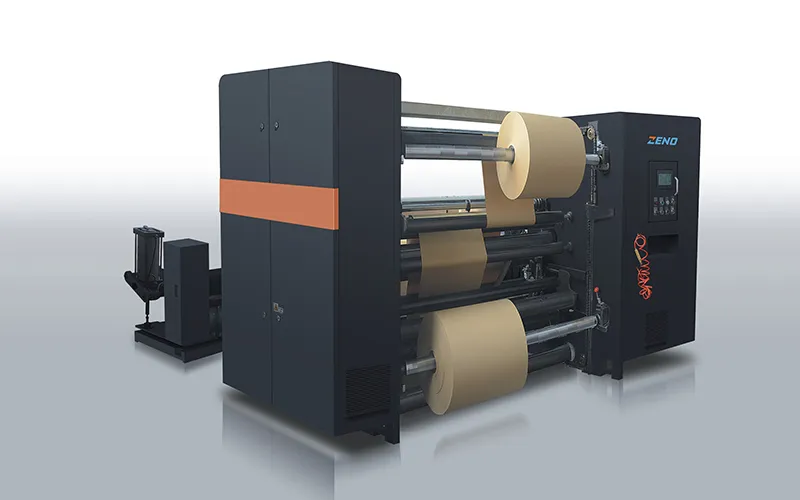

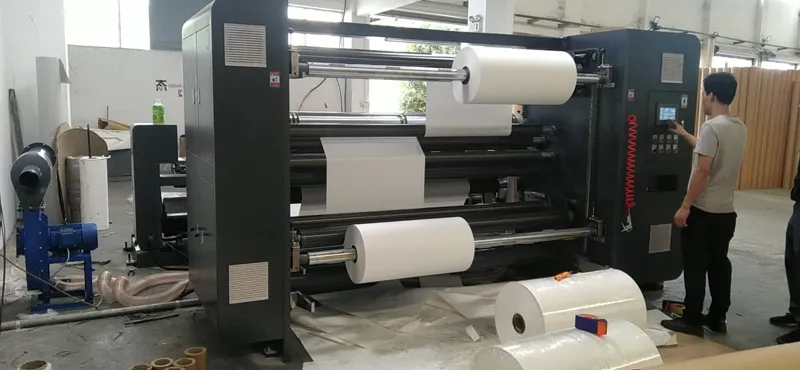

Nuestra cortadora rebobinadora vertical está diseñada para procesar bobinas de gran diámetro y una amplia variedad de sustratos, incluyendo papel kraft, cartón, papel laminado, papel siliconado, foil de aluminio y materiales no tejidos. Su configuración flexible permite adaptarse a diferentes necesidades de conversión industrial, ofreciendo una operación estable y eficiente para aplicaciones de embalaje, impresión y materiales técnicos.
Características
- Control de tensión: Utiliza motores vectoriales/servo para mantener una tensión constante automática durante el proceso de bobinado central.
- Estabilidad operativa: Incorpora regulación de velocidad mediante frecuencia variable para garantizar una operación estable a alta velocidad de hasta 400 m/min.
- Monitoreo inteligente: Integra contador automático de metros y sistemas de alarma para reducir tiempos de parada y desperdicio de material.
- Sistema de rebobinado: Cuenta con configuración de doble eje expansible neumático A/B y sistema motorizado de descarga para facilitar la extracción de bobinas terminadas.
- Corrección automática del desbobinado: Equipado con sistema automático de guiado y corrección de banda para asegurar un corte preciso incluso con materiales con enrollado irregular.
- Corte longitudinal de precisión: Sistema de cuchillas circulares con soplador de alta presión para descarga automática del desperdicio lateral.
- Carga automática de bobinas: Incorpora sistema hidráulico sin eje para la carga de bobinas madre.
Aplicaciones recomendadas
- Papel kraft y cartón: Conversión de bobinas madre en rollos de menor ancho para procesos industriales.
- Materiales laminados: Procesamiento de estructuras multicapa utilizadas en embalaje flexible.
- Foil de aluminio y papel siliconado: Corte preciso de materiales sensibles para aplicaciones especiales.
- Materiales no tejidos: Conversión de tejidos técnicos para aplicaciones industriales e higiene.
Especificaciones
| Modelo | WZFQ-1400 |
| Ancho máximo de desbobinado | 1400 mm |
| Diámetro máximo de desbobinado | Ø1500 mm |
| Ancho mínimo de corte | 40 mm |
| Diámetro máximo de rebobinado | Ø1100 mm |
| Velocidad de corte | ≤400 m/min |
| Alimentación eléctrica | 380 V/50 Hz |
| Potencia total | 24.5 kW |
| Dimensiones de la máquina (L×A×H) | 4500×3200×1900 mm |
| Peso total de la máquina | 5000 kg |
Detalles de configuración de la máquina

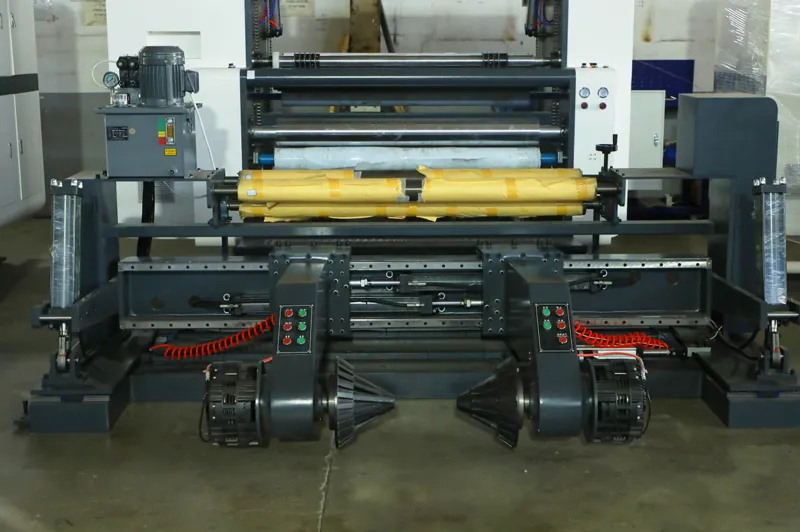

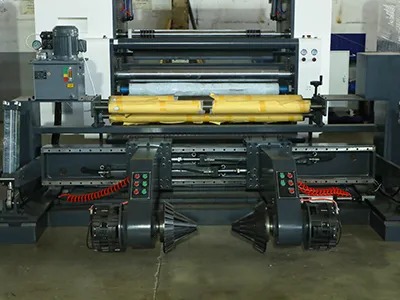

Sección de desbobinado: carga automática hidráulica sin eje
- Movimiento lateral: Controlado mediante guías lineales.
- Carga: Estructura de carga automática sin eje.
- Guiado de banda: Sistema EPC de control de posición del borde de alta precisión.
- Seguimiento: Guiado mediante sensores ultrasónicos.
- Tensión: Control automático neumático de tensión.
- Ajuste: Ajuste lateral y paralelo del sustrato en modo manual/automático.

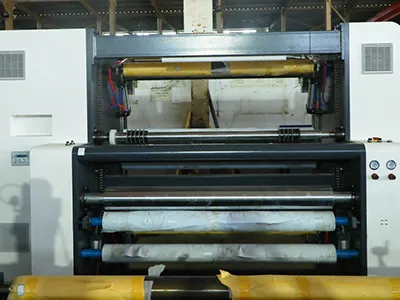

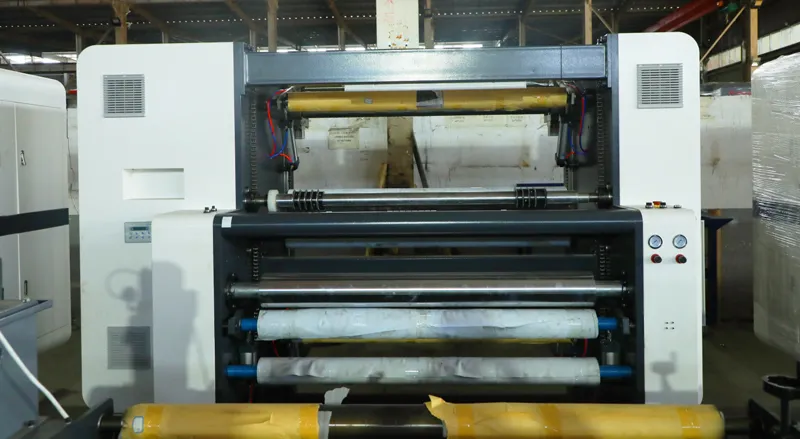

Sección de accionamiento principal
- Tipo: Tracción activa con prensado neumático.
- Accionamiento: El motor principal acciona el eje principal y los rodillos activos.
- Prensado: Controlado mediante cilindros neumáticos.
- Descarga: Sistema motorizado de descarga mediante cadena.

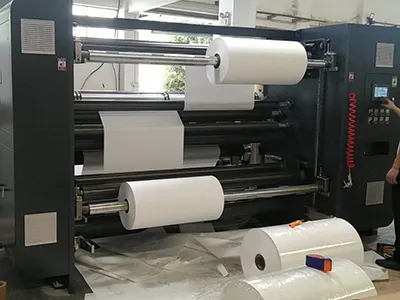

Sección de rebobinado: doble eje expansible neumático
- Método: Bobinado central.
- Ejes: Bobinado simultáneo mediante dos ejes expansibles neumáticos.
- Estabilidad: Brazos mecánicos montados sobre guías lineales.
- Principio de soporte superficial: Los ejes de rebobinado permanecen en contacto cercano con los rodillos guía de aluminio para lograr un bobinado sincronizado asistido por superficie.
- Carga y descarga: Sistema automático motorizado para la carga de ejes de rebobinado y descarga eficiente de bobinas terminadas.

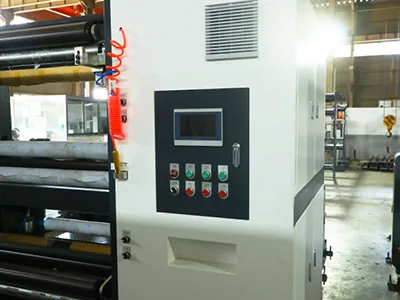

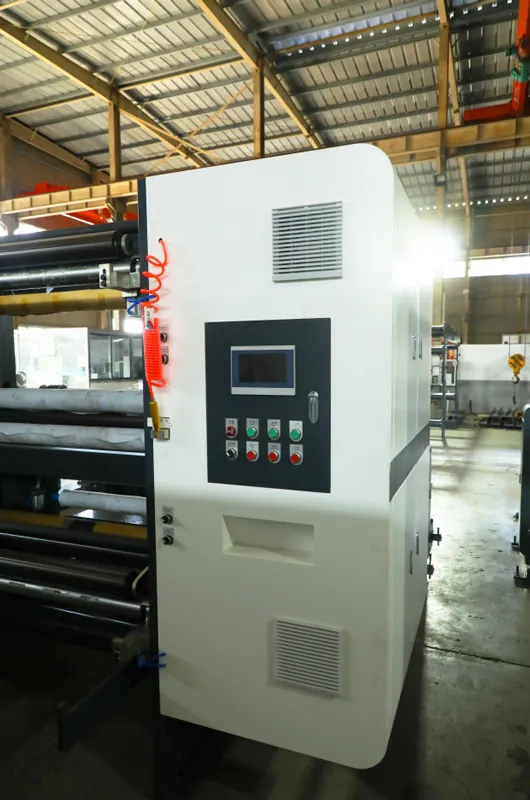

Sistema de control: gabinete integrado
- Control principal: Incluye gestión centralizada del motor principal, gabinete de control principal y control vectorial servo para los motores de rebobinado.
- Funciones inteligentes: Integra contador electrónico de metros para seguimiento preciso de longitud, alarmas de parada automática y corte automático a longitud fija.
- Configuración preestablecida: Permite establecer longitudes de corte específicas o diámetros objetivo de rebobinado para la parada automática de la máquina.
