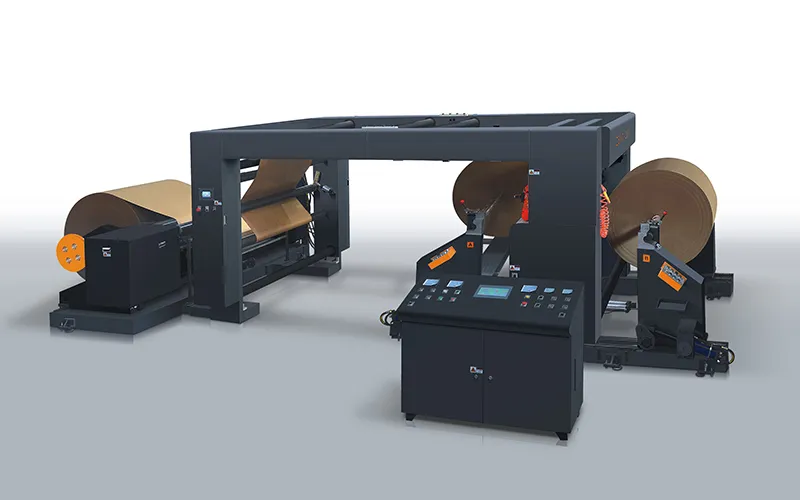

Cortadora rebobinadora para bobinas jumbo
La cortadora rebobinadora para bobinas jumbo está diseñada para el procesamiento de materiales en rollos de gran capacidad. Permite transformar bobinas maestras de gran diámetro de papel, cartón y materiales no tejidos en bobinas terminadas con cortes longitudinales precisos, proporcionando la estabilidad estructural y el torque necesario para aplicaciones industriales de conversión continua.
Nuestra cortadora rebobinadora para bobinas jumbo está diseñada para el corte longitudinal y rebobinado eficiente de diferentes bobinas industriales y materiales continuos:
- Papel premium y para impresión: Cartulina blanca, papel offset sin madera, papel kraft y papel estucado.
- Papeles especiales: Papel periódico, papel autocopiativo, papel glassine/papel cristal y papel filtro.
- Materiales funcionales e industriales: Papel laminado, papel siliconado y diferentes tipos de papel para envoltura y embalaje.
- Materiales flexibles y compuestos: Materiales no tejidos y estructuras compuestas de papel-plástico.
Características
- Control sincronizado: Utiliza motores servo para una operación sincronizada y control automático de tensión cónica durante el bobinado central.
- Estabilidad operativa: Incorpora regulación de velocidad mediante frecuencia variable para garantizar una aceleración suave y una operación estable a alta velocidad de hasta 400 m/min.
- Monitoreo inteligente: Integra contador automático de metros y sistemas de alarma para reducir tiempos de parada y desperdicio de material.
- Sistema de rebobinado: Cuenta con doble eje expansible neumático A/B y sistema motorizado de descarga mediante cadena para facilitar la extracción de bobinas terminadas.
- Guiado de banda: Utiliza sistema EPC analógico de control de posición del borde para garantizar un desbobinado preciso.
- Corte longitudinal de precisión: Sistema de cuchillas circulares con soplador de alta presión para descarga automática del desperdicio lateral.
- Carga automática de bobinas: Incorpora sistema hidráulico sin eje para la carga de bobinas madre.
Especificaciones
| Modelo | ZNKFQ-1400 |
| Peso del material de corte | 30-500 gsm (según el tipo de sustrato) |
| Ancho máximo de desbobinado | 1400 mm |
| Diámetro máximo de desbobinado | Ø1500 mm |
| Diámetro máximo de rebobinado | Ø1200 mm |
| Rango de ancho de corte | 30-1400 mm |
| Diámetro del eje expansible neumático de rebobinado | Ø74 mm / 2 ejes |
| Velocidad de corte | 100-400 m/min (según el espesor del sustrato) (600-800 m/min opcional) |
| Potencia total | 39 kW |
| Dimensiones de la máquina (L×A×H) | 6500×4400×2700 mm |
| Peso total de la máquina | 10000 kg |
Detalles de configuración de la máquina
Sección de desbobinado: Guías lineales con carga automática hidráulica sin eje
- Movimiento lateral: Controlado mediante guías lineales.
- Carga: Estructura de carga automática sin eje.
- Guiado de banda: Sistema EPC (control de posición del borde) de alta precisión.
- Seguimiento: Guiado mediante sensor ultrasónico.
- Tensión: Control automático neumático de tensión.
- Ajuste: Ajuste lateral y paralelo del sustrato en modo manual/automático.

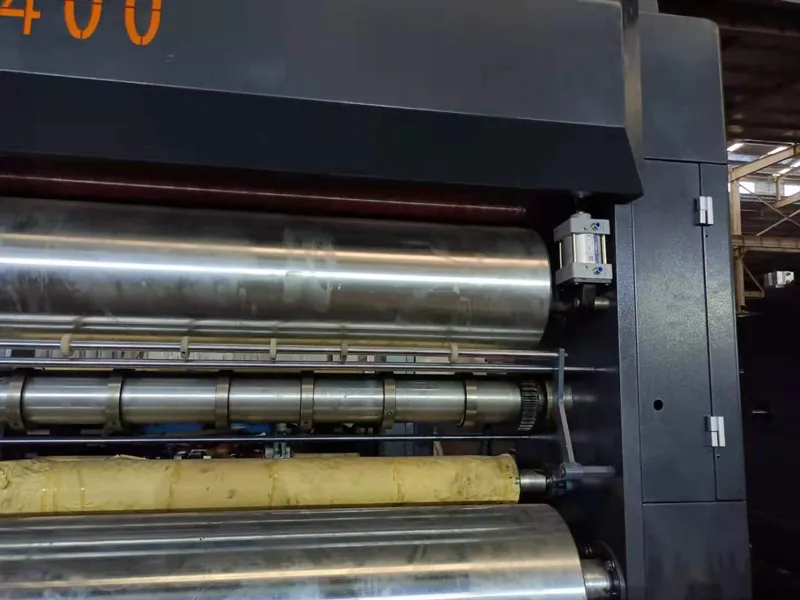

Sección de accionamiento principal
- Tipo: Tracción activa con prensado neumático.
- Accionamiento: El motor principal impulsa el eje principal y los rodillos activos.
- Prensado: Controlado mediante cilindros neumáticos.

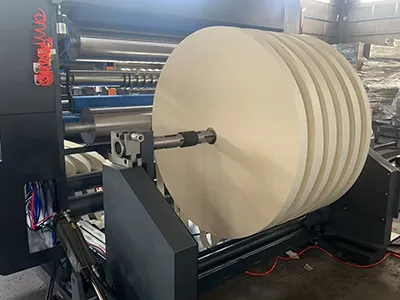

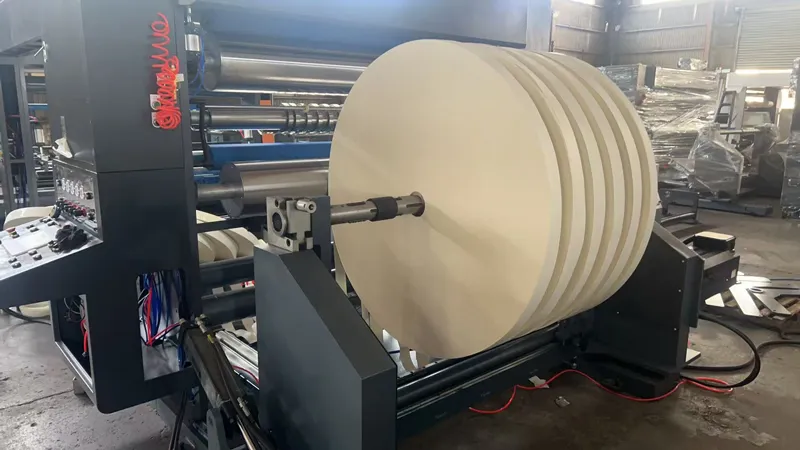

Sección de rebobinado: doble eje expansible neumático
- Método: Bobinado central.
- Ejes: Bobinado simultáneo mediante dos ejes expansibles neumáticos.
- Estabilidad: Brazos mecánicos montados sobre guías lineales.
- Principio de soporte superficial: Los ejes de rebobinado permanecen en contacto cercano con los rodillos guía de aluminio para realizar un bobinado sincronizado asistido por superficie.
- Carga y descarga: Sistema automático motorizado para una carga eficiente de los ejes de rebobinado y descarga de bobinas terminadas.

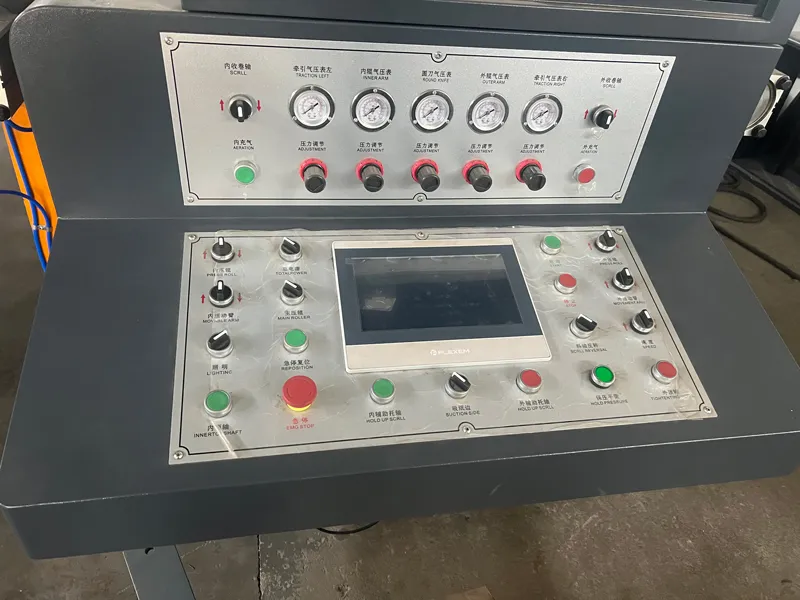

Sistema de control: Gabinete integrado
- Control principal: Incluye gestión centralizada del motor principal, gabinete de control principal y control vectorial servo para los motores de rebobinado.
- Funciones inteligentes: Integra contador electrónico de metros para seguimiento preciso de longitud, alarmas de parada automática y corte automático a longitud definida.
- Configuración previa: Permite configurar longitudes específicas de corte o diámetros objetivo de rebobinado para la parada automática de la máquina.
