Troqueladora automática

Troqueladora automática alimentada por bobina

El troquelado automático alimentado por bobina es un proceso clave para la conversión eficiente de materiales de embalaje. Mediante la transformación continua de bobinas de papel en piezas troqueladas y hendidas con alta precisión, este proceso optimiza el aprovechamiento del material y garantiza una calidad constante en producciones de gran escala.
Con una operación estable, alta precisión de troquelado y sistemas de seguridad integrados, nuestra troqueladora de bobina de papel es una solución de conversión de alta precisión diseñada para satisfacer las exigencias de las industrias de impresión y packaging. Permite convertir bobinas de papel en piezas troqueladas para vasos de papel, envases alimentarios, cajas farmacéuticas y diversos productos de papel.

Especificaciones
Serie ML970
Modelo 970x550 970x640 1080x640 1200x640
Área máxima de troquelado 940×510 970×600 1050×600 1160×600
Área máxima de troquelado 940×510 970×600 1050×600 1160×600
Precisión de troquelado ±0.20mm
Rango de gramaje del material 120-600g 120-600g 120-600g 120-600g
Capacidad de producción 120-140 golpes/min 120-140 golpes/min
Presión de aire 0.5MPa
Consumo de aire 0.25m³/min
Presión máxima de troquelado 300T 300T 300T 300T
Peso 10T 12T 13T 14T
Diámetro máximo de desbobinado 1600mm
Potencia total 28kW
Consumo energético 15kW
Dimensiones de la máquina 8000×2300×1900 10000×2300×1900
Serie H970
Modelo 970x550 970x640 1080x640 1200x640
Área máxima de troquelado 940×510 970×600 1050×600 1160×600
Precisión de troquelado ±0.15mm
Rango de gramaje del material 120-400g 120-400g 120-600g 120-600g
Capacidad de producción 110-200 golpes/min 110-180 golpes/min
Presión de aire 0.5MPa
Consumo de aire 0.25m³/min
Presión máxima de troquelado 180T 180T 300T 300T
Peso 6.0T 6T 8T 8.5T
Diámetro máximo de desbobinado 1600mm
Potencia total 28kW
Consumo energético 12kW
Dimensiones de la máquina 4500×2200×1800 4500×2400×1800 4500×2500×1800
Detalles de la máquina

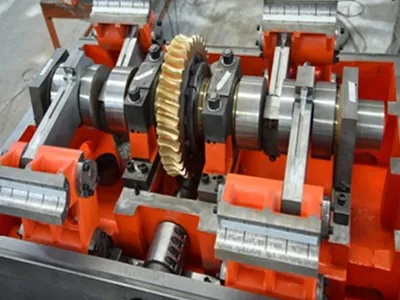

  • Accionamiento y estructuraAccionamiento y estructura

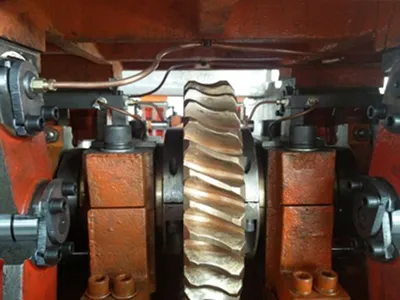

  • Sistema de lubricación forzadaSistema de lubricación forzada
  • Potencia y seguridadPotencia y seguridad

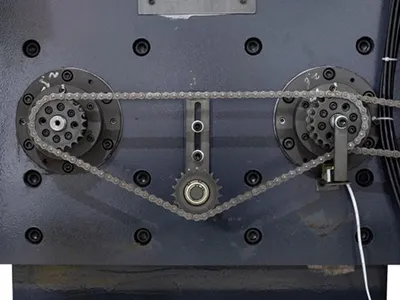

  • Ajuste motorizado de presiónAjuste motorizado de presión

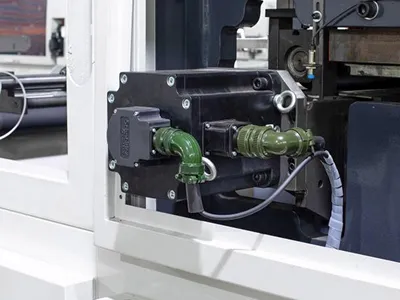

  • Registro servoRegistro servo

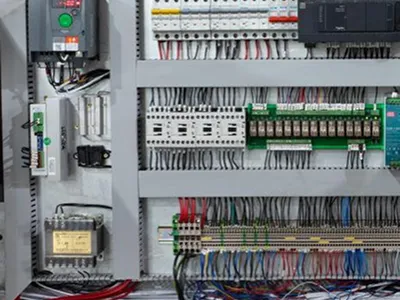

  • Control eléctrico integradoControl eléctrico integrado

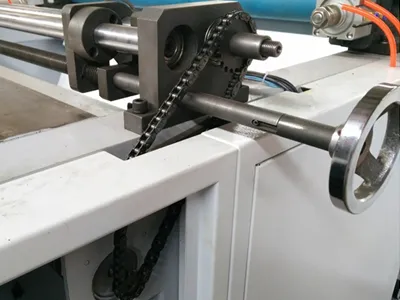

  • Corrección motorizada de bandaCorrección motorizada de banda

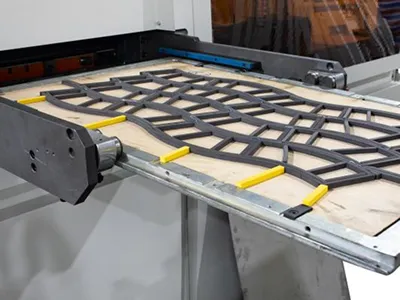

  • Bloqueo neumático del troquelBloqueo neumático del troquel

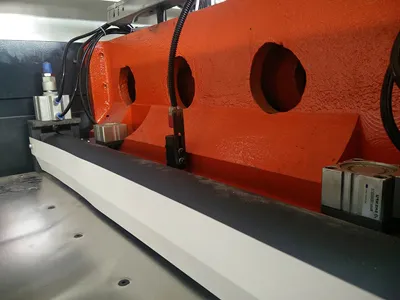

  • Alarma de atasco de papelAlarma de atasco de papel

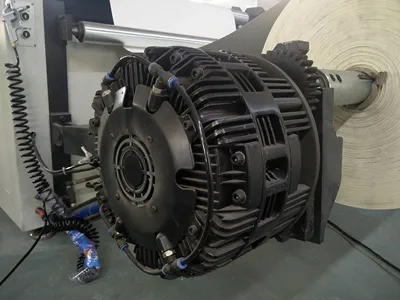

  • Soporte neumático de bobinaSoporte neumático de bobina
  • Alimentación mediante doble rodilloAlimentación mediante doble rodillo

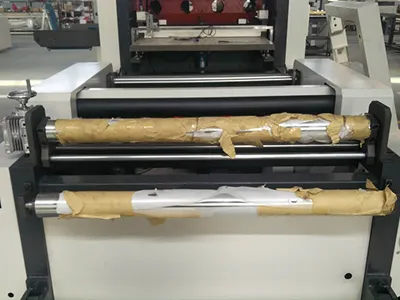

  • Sistema enderezador multietapaSistema enderezador multietapa
  • Seguimiento fotoeléctricoSeguimiento fotoeléctrico

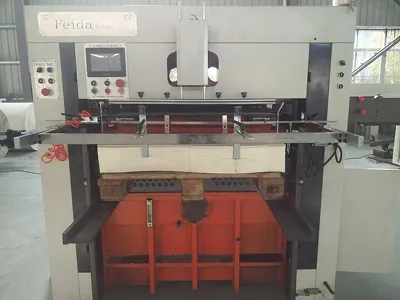

  • Recolección automáticaRecolección automática
