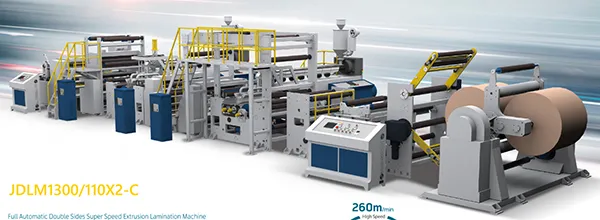

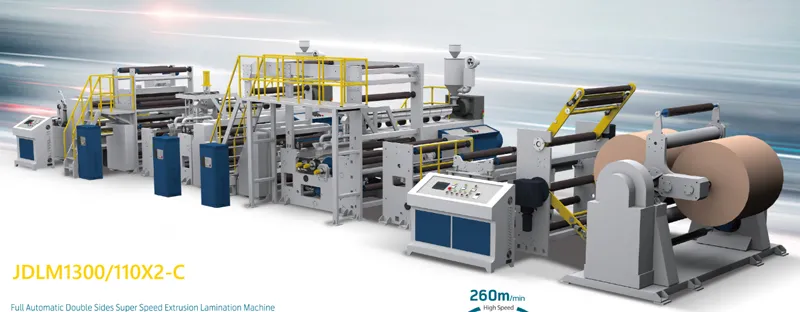

Laminación por extrusión en tándem
JDLM1300/110X2C, JDLM1700/110X2C
Esta línea de recubrimiento y laminación por extrusión en tándem está diseñada para producir estructuras compuestas multicapa mediante la aplicación de resina fundida sobre distintos sustratos. Con una velocidad de trabajo de hasta 240 m/min, permite procesar resinas como LDPE, PP y otros materiales aptos para recubrimiento. Es adecuada para papel de bajo gramaje, materiales no tejidos, tejidos y otros sustratos compatibles, con aplicaciones en embalaje médico y alimentario, papelería, materiales para la construcción y otros productos compuestos.

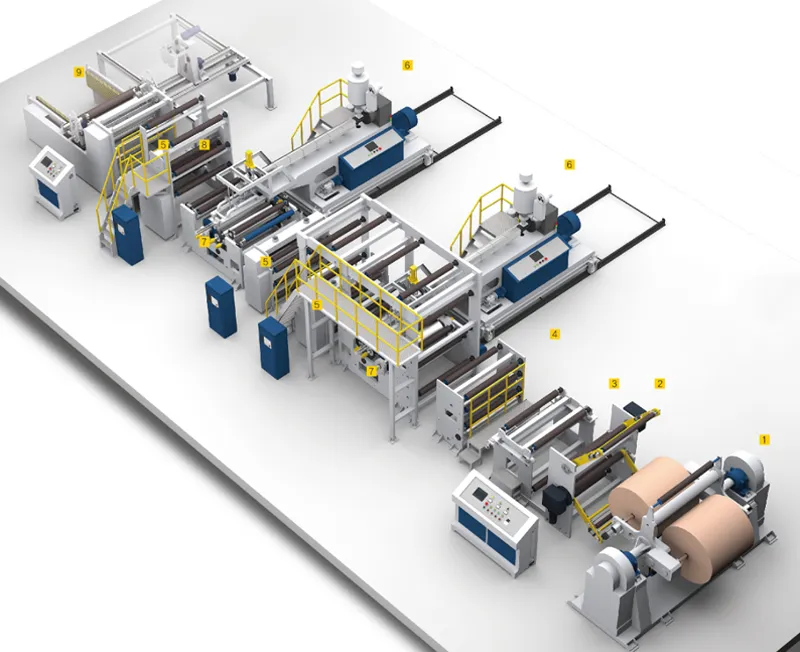

Components
- Unidad de desbobinado central de doble estación
Incorpora un sistema de desbobinado de doble estación con control de tensión mediante PLC para mantener una alimentación estable del sustrato durante el proceso. - Unidad automática de corte y empalme
Permite realizar cambios de bobina y operaciones de corte con menor interrupción de la línea de producción. - Sistema automático de guiado de banda
Utiliza sensores ultrasónicos para detectar desviaciones y un sistema servo de alta precisión para corregir la posición de la banda en tiempo real. - Unidad de tracción
Favorece un transporte estable y uniforme de la banda a lo largo de toda la línea de procesamiento. - Unidad de tratamiento corona
Equipada con tres sistemas corona de alta potencia para aumentar la energía superficial y favorecer la adhesión en las etapas posteriores del proceso. - Unidad de extrusión
Incorpora un tornillo y un sistema de mezcla estática diseñados para favorecer una plastificación y mezcla estables. El cabezal plano tipo T permite mantener un flujo uniforme y bordes regulares durante la extrusión. - Unidad de laminación de triple rodillo
Utiliza rodillos de gran diámetro con canales de circulación de doble capa y una variación de temperatura inferior a ±1 °C. Los rodillos de silicona y contrapresión favorecen un enfriamiento rápido y una unión uniforme entre las capas. - Unidad de recorte de bordes
Elimina el exceso de material en los bordes para mantener un ancho uniforme del producto terminado. - Rebobinador automático por fricción
Sistema de doble estación con corte controlado mediante PLC y servomotor. Incluye funciones automáticas para la carga y descarga de ejes expansibles neumáticos, reduciendo la intervención manual.
Especificaciones
| Modelo | ||
| Ancho del producto | 600-1200 mm | 900-1600 mm |
| Sustratos aplicables | Papel (15-120 g/m²), materiales no tejidos, tejidos, etc. | |
| Velocidad de diseño | 270 m/min | |
| Velocidad de trabajo | 180-240 m/min (según el sustrato y el material de recubrimiento) | |
| Producción máxima de extrusión | 370 kg/h | |
| Potencia del motor principal | 55 kW × 2 | |
| Potencia total | Aprox. 260 kW | Aprox. 290 kW |
| Diámetro de desbobinado | ≤Ø1100 mm | |
| Diámetro de rebobinado | ≤Ø1200 mm | |
| Peso | Aprox. 50 t | |
| Dimensiones | 21000 × 11000 × 3500 mm | 21000 × 12000 × 3500 mm |
| Alimentación eléctrica | 380 V, trifásica, 4 hilos, 50 Hz | |
Nota:
Como parte de la mejora continua, el diseño y las especificaciones técnicas pueden actualizarse sin previo aviso. También ofrecemos configuraciones personalizadas según los requisitos de producción.
